512 قنوات 5V 6A BFGS Pouch Cell Carty Trader Tester

512 قنوات 5V 6A BFGS Pouch Cell Carty Trader Tester

مقدمة

يتكون هذا الجهاز بشكل أساسي من جهاز كمبيوتر وواجهة اتصال وخزانة للكشف عن البطارية.

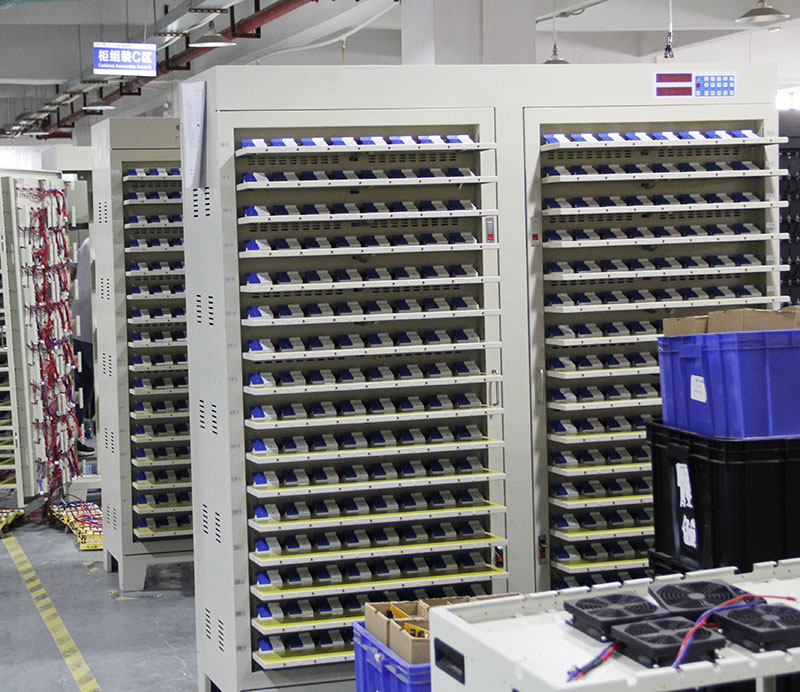

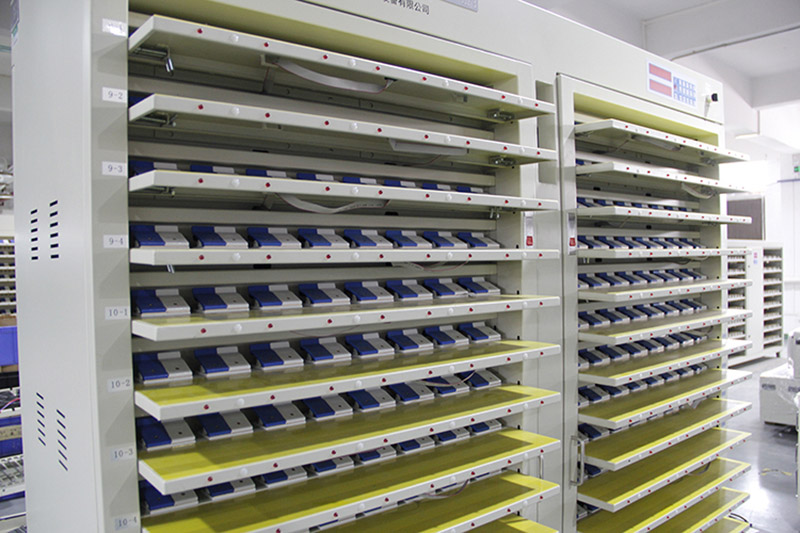

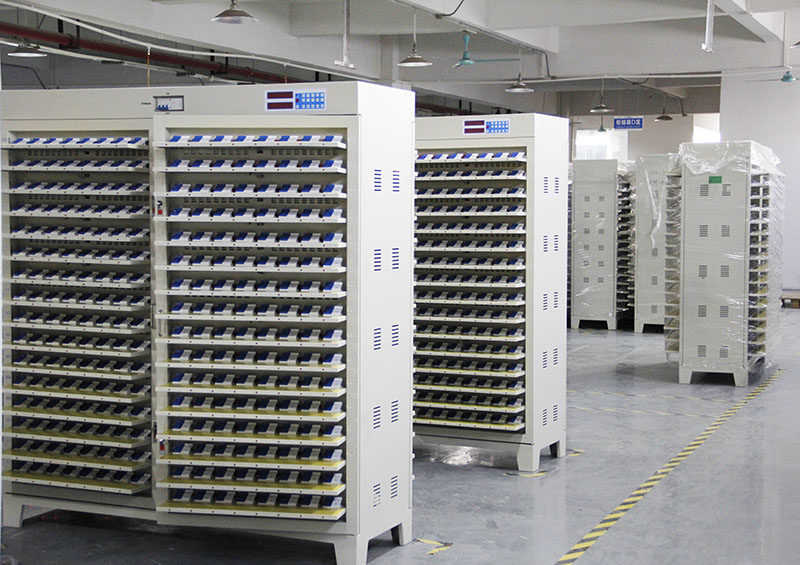

تتكون خزانة اختبار البطارية من لوحة بما في ذلك التركيبات والتركيبات ، ومصدر جهد ثابت ومصدر ثابت ، ودائرة تحكم في السجل ، ودائرة أخذ العينات ، وحواسيب دقيقة واحدة ولوحة تحكم.

سمات

1. يمكن لكل جهاز القيام بشحن الجهد الثابت والثابت واختبارات التفريغ الحالية على 512 بطارية تلبي نطاق الجهد.

2. يتم اعتماد إمدادات طاقة الجهد الثابتة التي تعمل على براءة اختراع التيار الثابت ، والتحول من التيار الثابت إلى الجهد الثابت ليس له أي تأثير ، وهو مناسب بشكل خاص لمتطلبات الشحن في بطاريات الليثيوم أيون.

3. تعتمد المعدات كمبيوتر AVR أحادي الرقاقة كمركز تحكم ، ومع دائرة أخذ العينات المحيطية ، يمكن التحكم فيها بواسطة الكمبيوتر من المستوى العلوي.

عندما يتم توصيله بالكمبيوتر ، يمكنه حفظ منحنيات الشحن والتفريغ الكاملة لجميع القنوات ، أو يمكن فصله عن الكمبيوتر على المستوى العلوي وتشغيله من خلال لوحة التحكم.

شحن الجهد الثابت والثابت ، اختبار التفريغ الحالي ، الفرز حسب الوقت ، إلخ.

4. كل بطارية لديها بالكامل مصدر جهد ثابت مستقل ومصدر جهد ثابت ، وهو مستقل ذاتيًا ولا يؤثر على بعضهما البعض.

5. يتم الكشف عن جهد كل بطارية في الوقت الفعلي.

عند الشحن ، يتم شحنه أولاً بالتيار الثابت.

عندما يصل جهد البطارية إلى القيمة المحددة ، فإنه سيتحول بسلاسة إلى شحن الجهد الثابت.

عندما يتم استيفاء وقت المحددة أو حالة الإنهاء الحالي ، ينتهي الشحن.

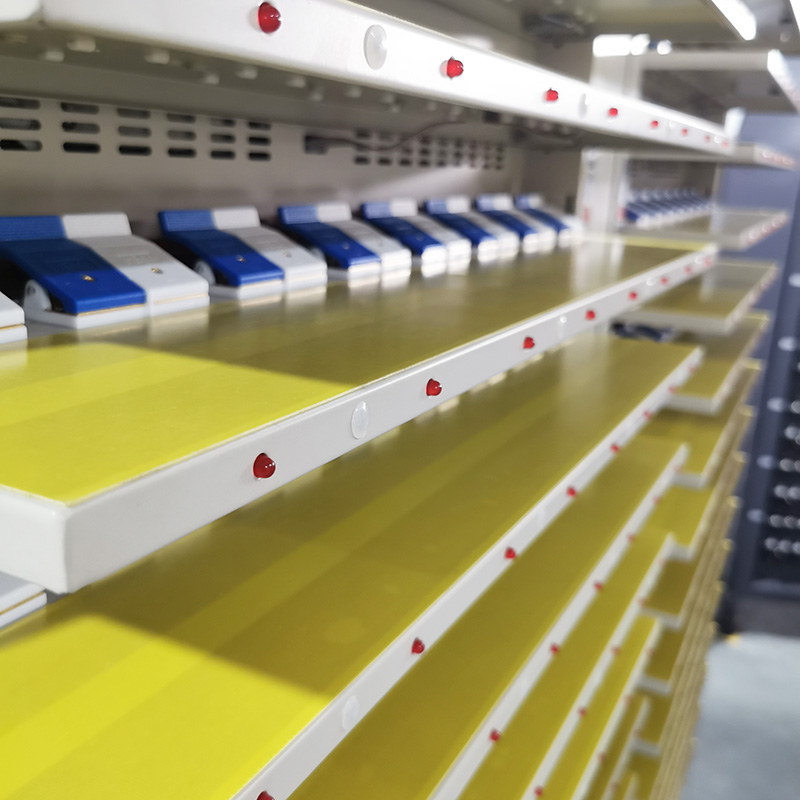

في تفريغ تيار ثابت ، عندما يكون جهد البطارية أقل من قيمة المحددة ، ينتهي التفريغ ومؤشر البطارية المقابل يضيء.

6. مع وظيفة حماية انقطاع التيار الكهربائي ، يمكن أن تستمر في العمل بعد توصيل تدفق العمل الأصلي.

7- يعتمد أنبوب الطاقة 50N06 ، وهو مناسب للبطاريات التي تتطلب جهد تفريغ أقل ، مثل بطاريات الفوسفات الحديد الليثيوم.

8. يمكن للكمبيوتر العلوي تعيين 32 معلمات خطوة و 256 دورة ، ويمكن توصيل كل جهاز كمبيوتر علوي بمجموعة من 1-10 مجموعات من أنظمة الكمبيوتر أحادية الشرق (10 مجموعات أو أقل يوصى بها).

9. دعم وظائف البرمجيات.

أ) يتم استخدام واجهة التشغيل الرسومية لعرض الجهد والتيار والوقت والسعة والبيانات الأخرى لكل بطارية ، ويتم عرض حالة العمل المقابلة والظروف غير الطبيعية بألوان مختلفة ؛

ب) أي مؤشر سعة بطارية القطاع (ما يصل إلى 100 قطعة) ؛

ج) يمكن تسجيل نقاط البيانات وفقًا للشروط المتغيرة للجهد والتيار والوقت لتشكيل بيانات منحنى الشحن والتفريغ الكاملة.

الفاصل الزمني لنقاط بيانات المنحنى أقل من 4 ثوان

د) شروط مختلفة (السعة ، الوقت ، جهد الدائرة المفتوحة ، منصة التفريغ ، إلخ) لوظيفة فرز البطارية ؛

هـ) الحساب التلقائي لنسبة الشحن الحالية للتيار ، وفقدان السعة ، وكفاءة التفريغ ، ومتوسط ​​الجهد ، والجهد المتوسط ​​وغيرها من البيانات ؛

و) إعداد سلطة المشغل ، التشغيل الهرمي ؛

ز) يمكنه عرض مخطط منحنى الشحن والتفريغ ومخطط الدورة ؛

المعلمة

رقم قناة الجهاز: 512 قناة (التحكم في وحدة المعالجة المركزية الفردية)

نطاق تيار ثابت: 0.03 ~ 6A ، القرار 1MA

دقة القياس الحالية: Â ± 0.1 ٪ FS

أخذ عينات الدقة الحالية: Â ± 0.1 ٪ FS

نطاق قياس الجهد: 0 ~ 5V ، القرار 1MV

دقة قياس الجهد: Â ± 0.1 ٪ FS

نطاق الجهد الشحن والتفريغ: الشحن: 0 ~ 4.5 فولت ، التفريغ: 4.5 ~ 2V

نطاق إعداد الجهد الجهد المستمر: 3 ~ 4.5V

دقة ضبط الضغط المستمر: Â ± 0.1 ٪ FS
