256 قناة 5 فولت 10A 20A آلة تصنيف سعة البطارية ل 32140 33140 خلية اسطوانة باك غوتون حواء كاتل
وصف المنتج

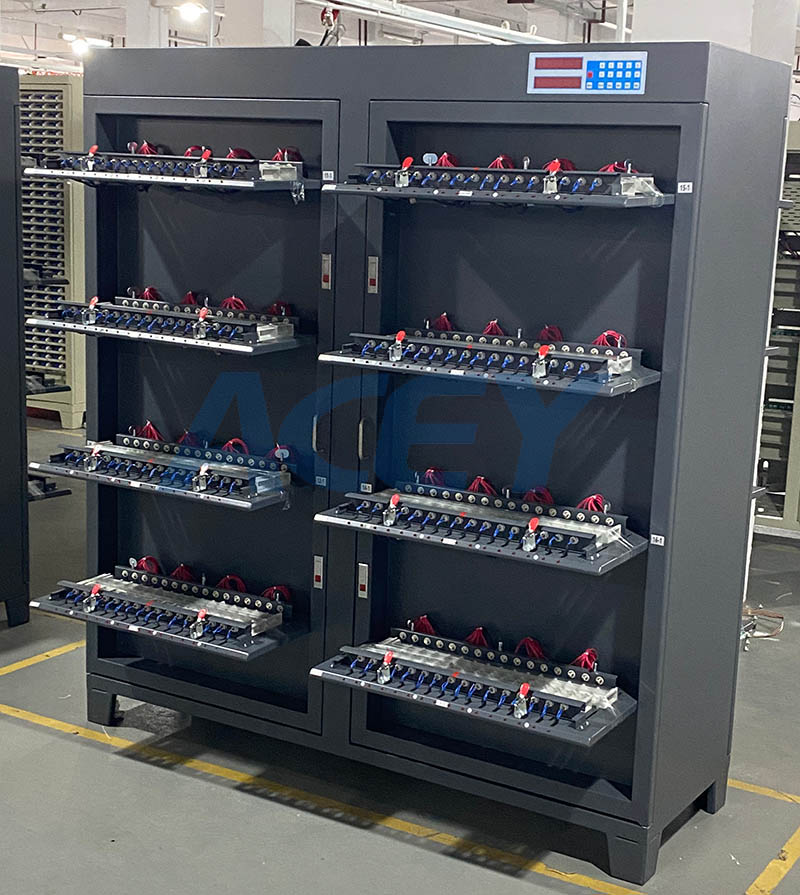

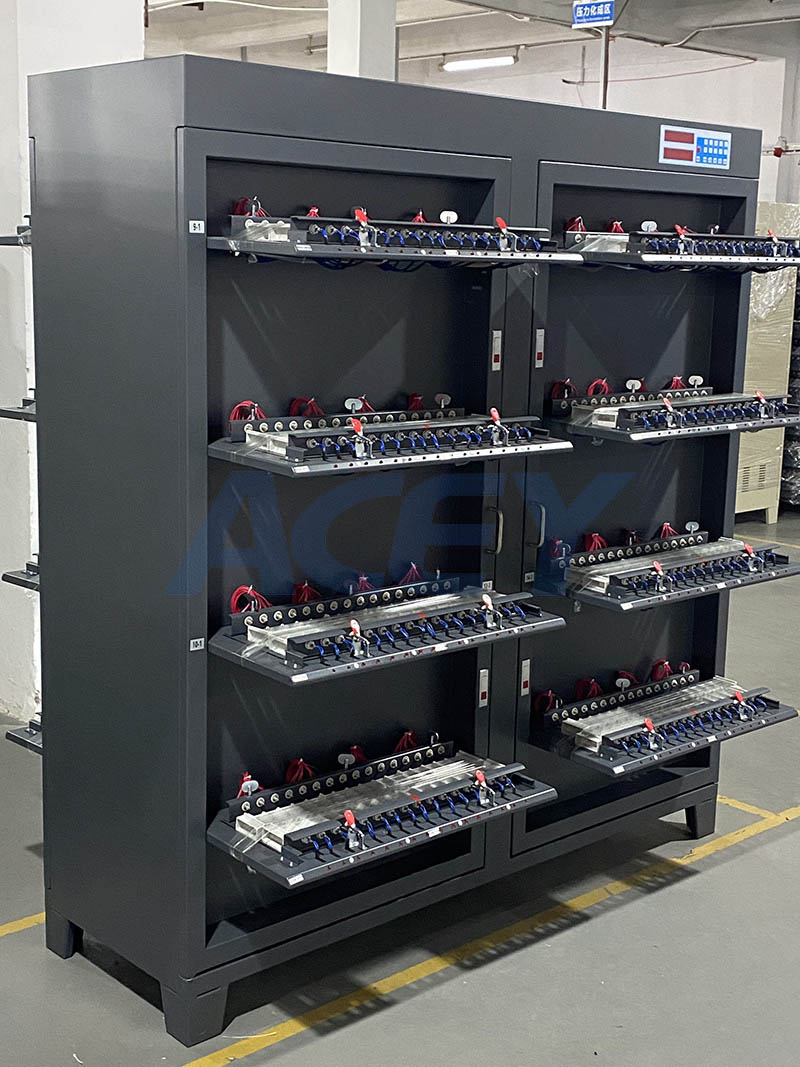

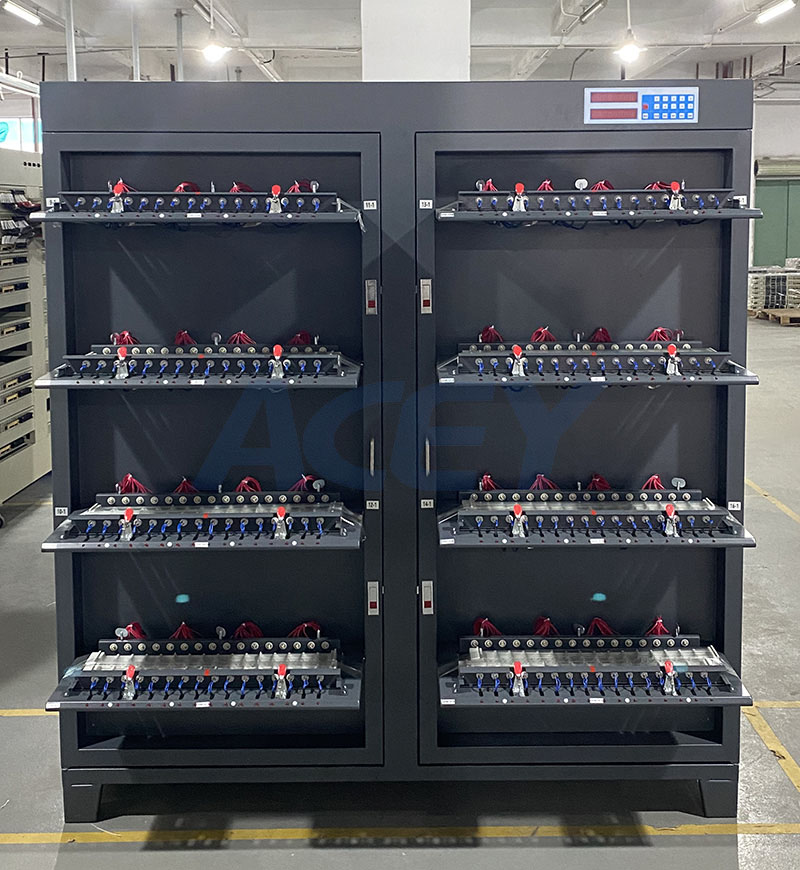

هذه آلة تصنيف سعة البطارية التي تبلغ 256 قناة مصممة لأنواع خلايا بطارية أسطوانية محددة مثل 32140 و 33140 من مختلف الشركات المصنعة مثل BAK أو GOTION أو EVE أو CATL أو غيرها من الخلايا المماثلة ، ستكون قطعة متخصصة للغاية من المعدات المستخدمة في تصنيع البطارية ومراقبة الجودة.
يتم استخدام هذا النوع من الماكينة لتقييم وتصنيف خلايا البطارية الفردية بناءً على قدرتها ، وهي معلمة حاسمة لضمان جودة وحزم البطارية.
ميزات المعدات وهيكل المظهر
ميزات النظام:
point نقطة واحدة مستقلة ومستقلة التيار الثابت ومصدر الجهد الثابت ، مستقر دون تأثير.
يمكن تحقيق وظائف مثل البدء ، التوقف ، الإيقاف المؤقت ، الاستئناف والحماية.
ancury دقة المعدات هي 0.05 ٪ ، ووقت تسجيل البيانات هو 1 ثانية/الوقت ، والاستقرار مرتفع.
profigment له وظائف قوية وواجهة ودية للآلة.
 واجهة اختبار أربعة أسلاك لضمان دقة القياس العالية.
مفهوم التصميم المعياري ، سهل الصيانة.
يتكون هيكل هذا الجهاز بشكل أساسي من الأجزاء التالية:
1. لوحة وحدة المعالجة المركزية المستقلة ، لوحة لوحة المفاتيح المزدوجة ، التحكم الموحد في الخزانة بأكملها ؛
2.8 قناة ثابتة التيار ووحدة التحكم في الجهد الثابت ؛
3.Bidirectional AC/DC وحدة العاكس ؛
4.tray-type وضع التثبيت التلقائي والتشبث (الاسطوانة).
هيكل النظام ومبدأ العمل
تكوين النظام
1. يتم تحويل البطارية لليثوم إلى معدات سعة.
2.Computer مع واجهة USB (أحضر بنفسك).
3. USB إلى 485 محول واجهة أو خمسة أنواع من خطوط الاتصال ورؤوس البلورة.
4. نظام المسح الضوئي.
5. SHENGCHUANG برنامج المنتج.
مبدأ النظام
|
يتم توصيل الجهاز والتحكم فيه بواسطة جهاز كمبيوتر لإرسال أوامر وجمع البيانات ؛ |
|
|
يمكن للوحة المفاتيح تشغيل المعدات يدويًا لعرض المعلمات والحالة ؛ |
يتم قيادة اللوحة الحالية الثابتة بواسطة وحدة المعالجة المركزية ولها وظائف جهد تيار ثابتة وثابتة ؛ |
|
عندما يتم شحن البطارية ، يحول إمدادات الطاقة ثنائية الاتجاه التيار المتناوب إلى التيار المباشر 14V ، من خلال اللوحة الحالية الثابتة لتحقيق التحكم في الشحن والكشف عن البطارية ؛ |
عندما يتم تفريغ البطارية ، تكون العملية مقابل عملية الشحن. |
|
أولاً ، يتم رفع جهد البطارية إلى 15 فولت من خلال اللوحة الحالية الثابتة ، ثم يحول إمدادات الطاقة ثنائية الاتجاه التيار المباشر إلى تيار بالتناوب ويغذيه مباشرة. |
في شبكة توزيع طاقة التيار المتردد في المصنع ، وبالتالي إدراك ردود الفعل الطاقة من الطاقة الكهربائية تفريغ البطارية. |
|
تأثير كبير لتوفير الطاقة: وفقًا للقياس الفعلي ، يكون استهلاك الطاقة للجهاز أثناء الشحن أقل من 40 ٪ من الأجهزة التقليدية ، فإن معدل توفير الطاقة الشامل أكثر من 60 ٪ ، واستهلاك الطاقة أكثر من 60 ٪ ، مما يوفر الكثير من التكاليف لمصنعي البطارية. |
المعلمات الفنية الرئيسية |
|
هيكل المعدات |
عدد قنوات الجهاز |
|
يحتوي الجهاز بأكمله على ما مجموعه 256 قناة |
أبعاد |
|
L1684*W1091*H1640 |
لون الهيكل أسود رمادي قياسي (يمكن تخصيصه) |
|
نموذج التثبيت |
|
|
تركيبات مخصصة ، باستخدام بنية البليت ، مشبك الأسطوانة المفتوحة. تباعد التثبيت |
|
|
37mm |
دعم مواصفات البطارية الطول: 120-185mm ؛ |
|
القطر: 34/35mm |
وضع التحكم في القناة |
|
كل بطارية لها مصدر جهد ثابت مستقل ومستقر ، وهو مستقر وبدون تأثير. |
â¥0.99 |
|
يمكن أن يكون أدركت ابدأ ، توقف ، توقف ، استئناف وحماية كل قناة لها جهد ثابت مستقل والتحكم في أجهزة تيار ثابت |
â¤2% |
|
الدائرة |
القوة العاملة |
|
يمكن معايرة دقة التيار الشحن والتفريغ لكل قناة تلقائيًا |
<1% |
|
برمجة |
عامل القوة |
|
نظام ثلاثي الأسلاك من ثلاثة مراحل AC380Vâ ± 10 ٪ ، 50 هرتز |
معدل تشويه AC الحالي |
|
قوة قسم كفاءة فِهرِس |
1. استهلاك الطاقة العاملة شحن Â 80 ٪ ، التفريغ Â ¥ 70 ٪ معدل فشل المعدات 2. بيئة العمل درجة الحرارة -10 ~ 40 ، الرطوبة النسبية 80 ٪ طريقة التبريد كمية الهواء الطبيعية ، عادم تصاعدي قوة |
|
قسم |
|
|
حماية |
وظيفة |
|
الجهد الشبكة |
مفرط |
|
حماية |
قوة |
شبكة
تكرار
مفرط
حماية
معلمات القناة
نطاق قياس الجهد
DC 0 ~ 5V
نطاق الجهد البطارية
شحن DC 0 ~ 4.5V ؛
تفريغ DC 4.5 ~ 2V
ï½نطاق الجهد الثابت
ï½DC 2 ~ 4.5V
دقة الجهد
 ± (0.5 ° قراءة+0.5 ° كاملة) ،
قرار التحكم في الجهد
0.1MV
قرار أخذ عينات الجهد
0.1MV
استقرار الجهد
 ¤ ( 1MV)
النطاق الحالي
شحن DC 50MA
20A ؛
تفريغ DC 50MA
20A
