1-24 سلسلة اختبار BMS TESTER LITHIUM BEATTERNO
وصف المنتج

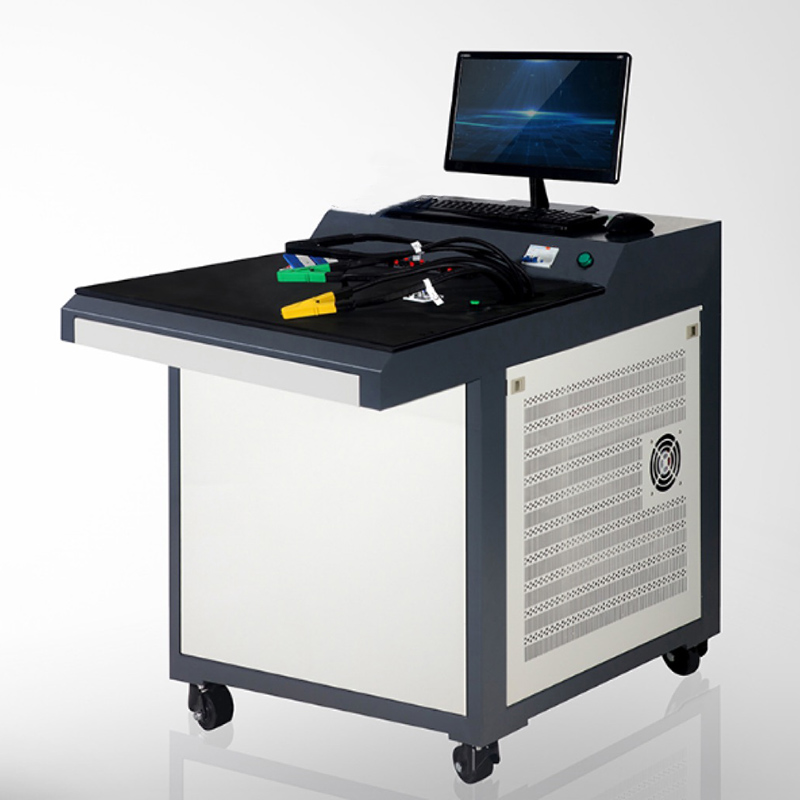

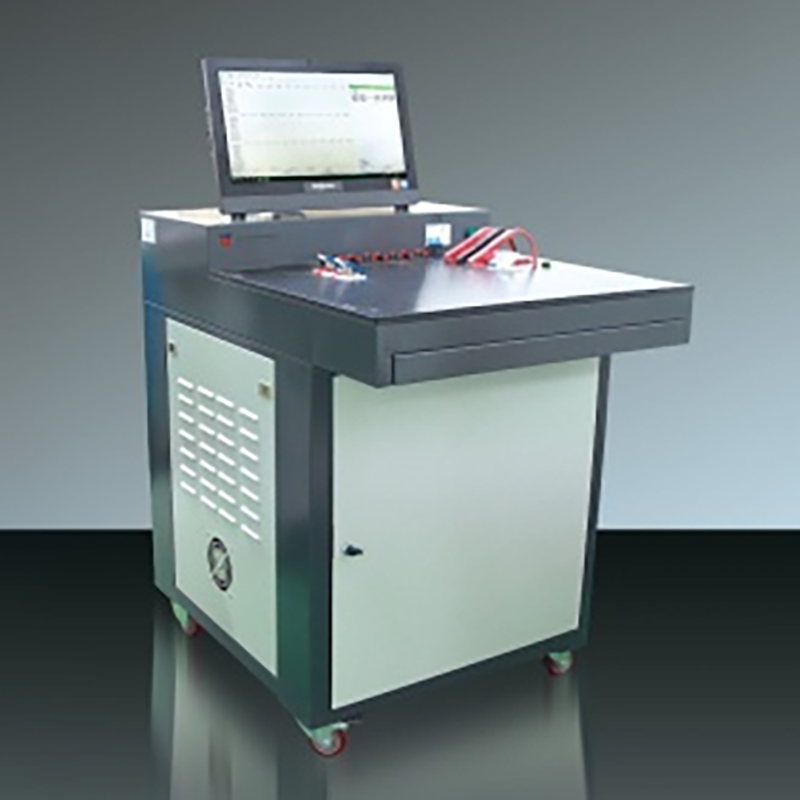

ACEY-BMS-BP8858 1-24 سلسلة اختبار لوحة حماية البطارية يمكن اكتشاف وظيفة لوحة حماية بطارية الليثيوم ومؤشرات الأداء المختلفة.
إنه مناسب بشكل خاص لعمليات تفتيش المصنع للإنتاج الضخم. يمكن أن تلتقي بالسوق الحالي الليثيوم الثلاثية الثلاثيةERIES ، بطاريات فوسفات الحديد الليثيوم واختبار لوحة حماية بطارية حمض الكوبالت ، مع بطاريات الليثيوم الثلاثية ، وبطاريات الحديد الليثيوم ووظيفة تبديل تروس بطارية حمض الكوبالت.
يتطلب الأداة اتصالًا بجهاز كمبيوتر ومتطلبات تكوين أجهزة الكمبيوتر لأجهزة الكمبيوتر المكتبية العامة ، يتطلب النظام عمومًا نظام XP والأداة والكمبيوتر باستخدام واجهة 232 معايير الصناعة.
المعلمة
1. متطلبات طاقة الإدخال: 180 ~ 240V 50/60Hz ، الطاقة: 5000W
2. وصول المعدات إلى متطلبات الطاقة للاستخدام المحلي للتيار المتناوب 220 فولت/50 هرتز ، يسمح بالتقلبات في حدود 10 ٪ أو أقل.
3. شحن الجهد والتفريغ: 5000mV ~ 160،000mv
4. يمكن استخدام المعدات لاكتشاف نطاق الجهد وضبطه عند الشحن أو التفريغ.
5. الدقة الحالية: Â ± (0.1 ٪ FS+0.1 ٪ RD)
6. عندما يكتشف الجهاز أو يضبط التيار ، نطاق الخطأ ، أي 0.1 ٪ من النطاق الكامل بالإضافة إلى 0.1 ٪ من خطأ القراءة
7. دقة الجهد: Â ± (0.1 ٪ FS+0.1 ٪ RD)
8. المعدات في الكشف أو إعداد الجهد ، نطاق الخطأ ، أي 0.1 ٪ من خطأ القراءة الكامل بالإضافة إلى 0.1 ٪.
9. الدقة الحالية: 1MA ، أصغر وحدة تستخدمها الجهاز عند اكتشاف أو إعداد التيار.
10. دقة الجهد: 1MV ، أصغر وحدة تستخدم عند اكتشاف الجهاز أو يضبط الجهد.
11. الدورة: أوقات الدورة: 1ï½ 9999 مرة
12. باستخدام البرمجة ، فإن عدد المرات التي يقوم فيها الجهاز بتنفيذ دورة دون انقطاع من المؤشرات المختلفة لوحة الحماية.
13. تتبع السجل
14. مع وظيفة السجل ، بما في ذلك اختبار العملية الكاملة لسجلات التشغيل ، يمكن استخدام سجلات الاستثناء ، لاختبار عملية التتبع.
15. معالجة البيانات ، واجهة رجل الماشية
16. يتم حفظ بيانات الاختبار في ملف Excel.
17. يتم استخدام واجهة RS232 للواجهة بين الجهاز والكمبيوتر العلوي ، والتي يمكن أن تضمن الاستقرار والاستحواذ على البيانات في الوقت الحقيقي.
18. معايرة الدقة / معايرة البرمجيات
19 مع وظيفة البدء
20.MES اتصال النظام
| وظائف الاختبار | لا. | وظيفة | نطاق الإعداد | اختبار دقة |
| 1 | وحدة | 0--500 | ±0.1 | قسم واحد الاستهلاك الذاتي |
| 2 | ua | 0--5000 | ±1 | الاستهلاك الذاتي |
| 3 | ua | 500--5000 | ±1 | الجهد حماية مفرط |
| 4 | MV | 500--5000 | ±1 | الجهد التحرير حماية مفرطة |
| 5 | MV | 0--10000 | ±1 | وقت تأخير الحماية الزائد |
| 6 | آنسة | 500--5000 | ±1 | الجهد حماية الإفراط في تفريغ |
| 7 | MV | 500--5000 | ±1 | الجهد الإفراط في حماية الحماية |
| 8 | MV | 0--10000 | ±1 | وقت تأخير حماية الجهد الزائد |
| 9 | آنسة | 0.1--200 | ±0.01 | زيادة قيمة الحماية الحالية |
| 10 | أ | 0--20000 | ±1 | زيادة وقت تأخير حماية الوقت الحالي |
| 11 | آنسة | 0.1--300 | ±0.01 | زيادة قيمة الحماية الحالية |
| 12 | أ | 0.1--20000 | ±1 | زائد تأخير حماية تيار التيار |
| 13 | آنسة | 500--5000 | ±1 | معادلة الجهد فتح |
| 14 | MV | 1--500 | ±1 | معادلة التيار |
| 15 | م | 0.1--120 | ±0.01 | شحن الشيخوخة الحالية |
| 16 | أ | 0.1--120 | ±0.01 | تفريغ شيخوخة التيار |
| 17 | أ | 0--100 | ±1 | شحن وقت الشيخوخة |
| 18 | ق | 0--100 | ±1 | التفريغ وقت الشيخوخة الحالية |
| 19 | ق | 0-500 | ±0.1 | فرق واحد للاستهلاك الذاتي |
| 20 | ua | 0-999 | ±1 | مقاومة |
| 21 | م | 0--5000 | ±1 | وقت حماية الدائرة القصيرة |
| 22 | نحن | 500--5000 | ±1 | شحن الجهد الشيخوخة |
| 23 | MV | 500--5000 | ±1 | جهد شيخوخة التفريغ الفردي |
| 24 | MV | 120000 | ±1 | جهد الدائرة المفتوحة |
| 25 | MV | 24 | 0 | عدد محاكاة الجهد |
أجهزة الكمبيوتر
| المعلمات الفنية الأخرى | غرض |
| وصف المعلمة | نطاق القياس الحالي للاستهلاك |
| 1 ~ 5000UA | الاستهلاك القرار الحالي |
| 0.1UA | مقاومة |
| AC المقاومة الداخلية: 0-999MR | قرار وقت الحماية: |
| وقت الحماية من التيار الزائد: 0-999ms ؛ | وقت حماية الدائرة القصيرة: 0-999us |
| 1 إخراج جهد إشارة القناة: | 500 ~ 5000mv |
| إعلان/دا | م: 16bit دا: 16bit |
| وضع التفريغ | وضع CC |
| 32 النوى التناظرية | الإدخال/الإخراج 500 ~ 5000mV ، دقة الجهد Â ± 0.1 ٪ |
| معدل الاتصال | اتصالات SBS ثنائية الاتجاه ، معدل الاتصال 10 ~ 100kbps |
| آخر | أخذ عينات من الجهد ، 0 ~ 5000mV ، الدقة: Â ± 0.1 ٪ |
| وظيفة الحماية | معلمات الحماية العالمية (بما في ذلك الحماية العكسية للاتصال ، وحماية الحد الأدنى للجهد ، وحماية الحد الأعلى للجهد ، حماية الحد الأعلى الحالي) ، معلمات حماية شحن CC (حماية اتجاه الجهد غير الطبيعية ، حماية تذبذب الجهد القاسي ، حماية التذبذب ، الحماية من التزامية الجهد ، الحماية من التزامات الجهد ، حماية التخلص من التخلص من القساوسة ، |
| حماية) | تواصل |
| تعتمد واجهة الجهاز على واجهة RS232/DB9 ، ومعدل الاتصال هو 38400 ، مما يمكن أن يضمن الاستقرار واكتساب البيانات في الوقت الفعلي. | جميع منافذ الاتصالات للجهاز معزولة ولها تصميم حماية البرق. |
| هيكل الدائرة | الهيكل المعياري ، قطع الغيار المتاحة ، قطع الغيار للاستبدال والصيانة في الوقت المناسب. |
| منظمة المعدات | تقسيم هيكل مجلس الوزراء |
| مستوى السلامة | |
| يتوافق مع متطلبات EN60950 و GB4943. | ضوضاء |
| اختبار الضوضاء وفقا لطريقة IEC62040-3 ، الضوضاء أقل من 70dBa. | يجب أن يفي مقياس مستوى الصوت المستخدم بمتطلبات IEC804 من النوع الأول ، ويجب أن تكون الدقة أفضل من Â 0.5dB. |
| درجة الحماية | IP20 |
| لون الخزانة | رمادي أبيض |
| لون الخزانة | رمادي أبيض |
| حماية البرق | الوصول إلى متطلبات حماية البرق 2-القطب من GB17626. |
| تبريد | تبريد الهواء القسري ، منفذ الهواء ومدخل الهواء للاحتفاظ بمساحة 20 سم على الأقل |
| بدء الجهد النبض | الحد الأقصى للجهد النبضي المسموح به في لحظة اختبار المعدات وبدء العملية هو (العدد المحدد لسلاسل الاختبار * مجموعة الجهد للوحدة المفردة) * 110 ٪ ، tâ500us ؛ |
بدء النبض تيار
